emi电磁屏蔽 各类材料有哪些优势?(图)
点击量:2199 关键词:emi电磁屏蔽,电磁屏蔽解决方案,屏蔽材料 发布者:苏州鑫澈电子

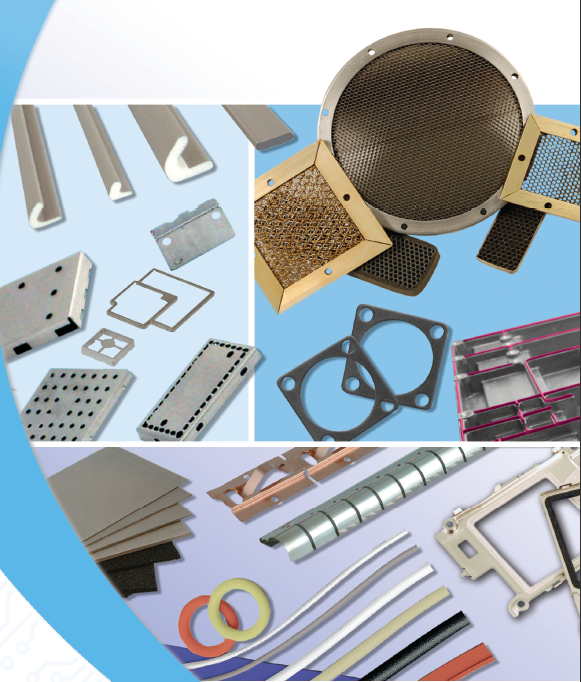

      电磁屏蔽的目的是切断电磁波的传播途径,当电磁波穿过某种特定的材料时,会产生很大的衰减,这种材料所起的作用就是电磁屏蔽作用。常用的屏蔽材料有编织丝网衬垫、导电布、导电泡棉、金属簧片、导电橡胶、导电胶带、导电银胶等,在选择时要考虑不同材料的特点来选择。



      导电布衬垫:导电布包裹发泡橡胶芯构成,一般为矩形、扁平状,带有背胶,安装非常方便,高低频的屏蔽效能均较高。价格相对较低,过力压缩时不易损坏,柔软、具有一定的环境密封作用,但是频繁摩擦会损坏导电表层。


      金属丝网衬垫:是一种最常用的电磁密封材料,从结构上分,有全金属丝/空心和橡胶芯等三种,常用的金属丝材料为:蒙尔合金、铍铜、镀锡钢丝等,其屏蔽性能为低频时的屏蔽效能较高,一般用在1GHz以下的场合。编织丝网衬垫可以与普通橡胶衬垫组合使用,达到及屏蔽又防水防尘的目的。

      铍铜簧片:用在接触面滑动接触的场合,形状繁多,材料为铍铜,但表面可做不同的涂覆,屏蔽性能好,高频、低频时的屏蔽效能都较高。

      导电橡胶:用在环境密封要求的场合,从结构上分,有条材和板材两种,条形的分为空心和实心两种,板材则有不同的厚度,有多种基材和添加剂来满足各种应用。优化的导电填料和弹性体基材组合的高导电屏蔽胶条,能够长期维持其机械性能完整性,在RFI/EMI行业中提供独特的解决方案。

      导电银胶:导电银胶是在硅树脂中掺铜镀银颗粒,具有优良导电性和粘接强度,通过点胶方法直接成型与机壳上,最适合小型化要求。

      导电泡棉:导电泡棉分为FOF和全方位导电泡棉,导电布包覆泡棉衬垫(FOF)在海绵上包裹导电布,经过一系列的处理后,使其具有良好的表面导电性,可以很容易用胶粘带固定在需屏蔽器件上。全方位导电泡棉通过提供X、Y和Z轴导电性,提高了所需的屏蔽效能。

     金属屏蔽罩:采用金属冲压工艺制成的金属屏蔽罩能够屏蔽外界电磁波对内部电路的影响和内部产生的电磁波向外辐射。

     除了电磁屏蔽衬垫外,吸波材料可以作为屏蔽材料的补充,电磁波经过吸波材料时,被其内部填充的吸波粉体吸收,从而将电磁能转换成热能,使电磁波干扰得到有效抑制,一般用于高频场合(>1GHz)。


     苏州鑫澈电子在散热和屏蔽材料应用上有众多经验案例,在项目初期设计时可协助客户评估整体方案的可行性;项目开发阶段协助客户提供整套散热方案制定及整套散热方案对应材料需求。具体散热方案和材料详情,请咨询:0512-69388958。


【更多相关资讯推荐】

5G通信中电磁干扰问题如何解决?(图)

高导热性能材料,助力新能源汽车电子产品、5G通讯设备散热(图)

汽车LED散热及电磁屏蔽使用那些材料(图)

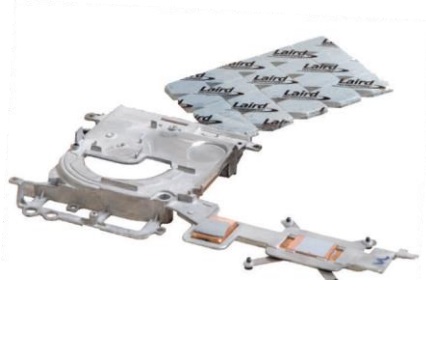

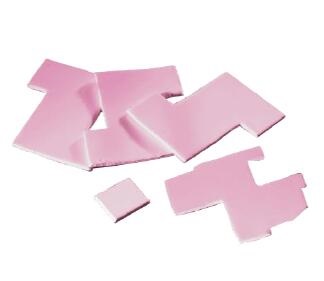

Tflex HD90000   Tflex700  Tflex HD300
