在这三个热源中，元器件的发热量很大，是主要热源，其次是PCB板产生的热，外部传入的热量取决于系统的总体热设计，暂时不做考虑。
那么热设计的目的是采取适当的措施和方法降低元器件的温度和PCB板的温度，使系统在合适的温度下正常工作。可以从以下几方面考虑：
同时由于QFP、BGA等表面安装元件的大量使用，元器件产生的热量大量地传给PCB板，因此，解决散热的好方法是提高与发热元件直接接触的PCB自身的散热能力，通过PCB板传导出去或散发出去。

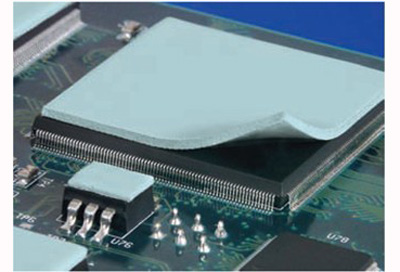

2、高发热器件加散热器、导热板，当PCB中有少数器件发热量较大时(少于3个)时，可在发热器件上加散热器或导热管，当温度还不能降下来时，可采用带风扇的散热器，以增强散热效果。当发热器件量较多时(多于3个)，可采用大的散热罩(板)，它是按PCB板上发热器件的位置和高低而定制的专用散热器或是在一个大的平板散热器上抠出不同的元件高低位置。将散热罩整体扣在元件面上，与每个元件接触而散热。但由于元器件装焊时高低一致性差，散热效果并不好。通常在元器件面上加柔软的导热硅胶垫片来改善散热效果。
3、采用合理的走线设计实现散热，由于板材中的树脂导热性差，而铜箔线路和孔是热的良导体，因此提高铜箔剩余率和增加导热孔是散热的主要手段。
4、高热耗散器件在与基板连接时应尽能减少它们之间的热阻。为了更好地满足热特性要求，在芯片底面可使用一些热导材料（如涂抹一层导热硅胶），并保持一定的接触区域供器件散热。5、在水平方向上，大功率器件尽量靠近印制板边沿布置，以便缩短传热路径；在垂直方向上，大功率器件尽量靠近印制板上方布置，以便减少这些器件工作时对其他器件温度的影响。
6、设备内印制板的散热主要依靠空气流动，所以在设计时要研究空气流动路径，合理配置器件或印制电路板。空气流动时总是趋向于阻力小的地方流动，所以在印制电路板上配置器件时，要避免在某个区域留有较大的空域。整机中多块印制电路板的配置也应注意同样的问题。
7、对温度比较敏感的器件尽量安置在温度低的区域（如设备的底部），千万不要将它放在发热器件的正上方，多个器件尽量是在水平面上交错布局。
8、避免PCB上热点的集中，尽可能地将功率均匀地分布在PCB板上，保持PCB表面温度性能的均匀和一致。往往设计过程中要达到严格的均匀分布是较为困难的，但一定要避免功率密度太高的区域，以免出现过热点影响整个电路的正常工作。
苏州鑫澈电子为您提供专业热问题、EMI电磁兼容问题解决方案，更多导热材料、吸波材料、屏蔽材料详情，请咨询：0512-69388958。
